introduce設備開發介紹
目前氖燈裝配主要是采用人工將氖燈插入內托，再借用其它工具(尖嘴鉗等)將燈腳折彎壓入內托，再手工把導電片裝壓好；手工生產存在弊端在于：人員流動性大，不好管理，生產效率低、質量不穩定等等； 全力科技根據客戶的需求，研制了全自動氖燈成型裝配機，可自動氖燈整形，裝配，折彎，導電片裝配，成型；完全取代了人工，大幅提高了氖燈裝配的品質和效率。

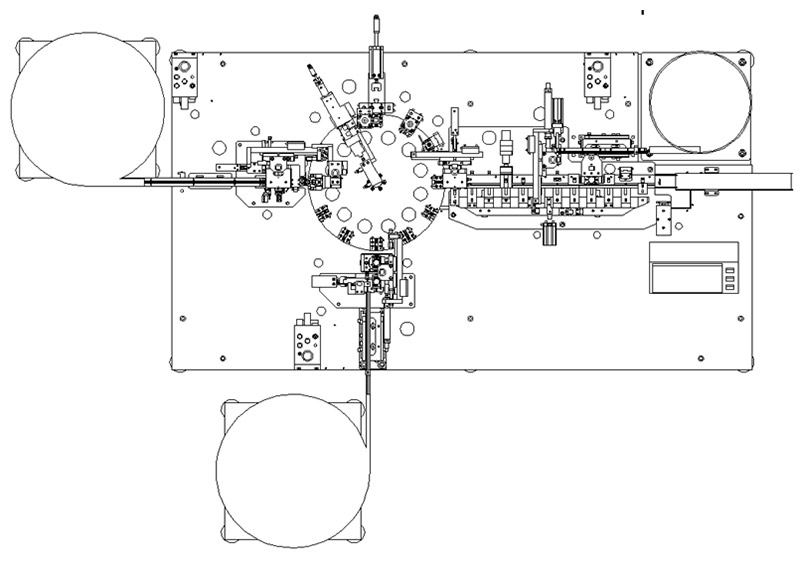

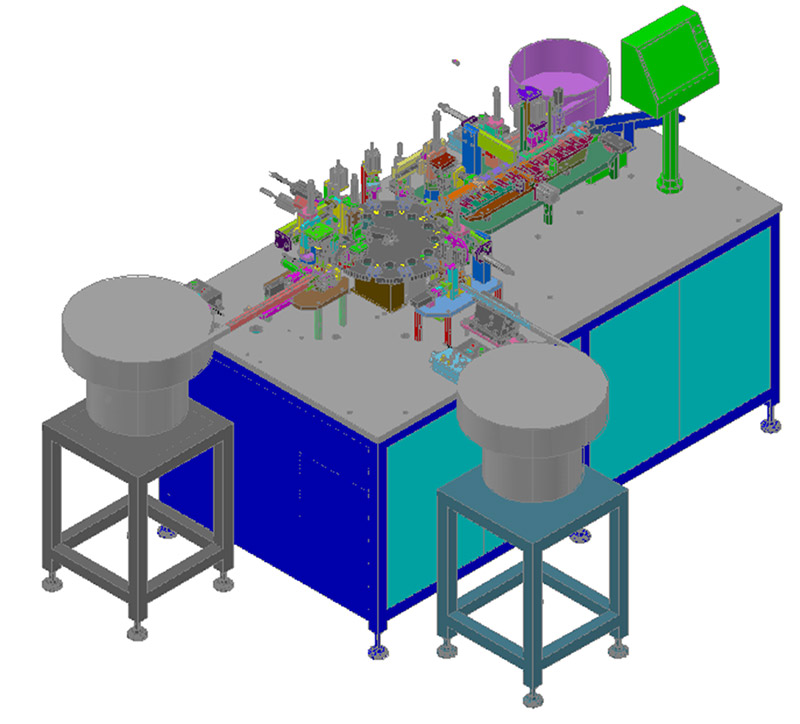

3D設計、設計終審----立體圖

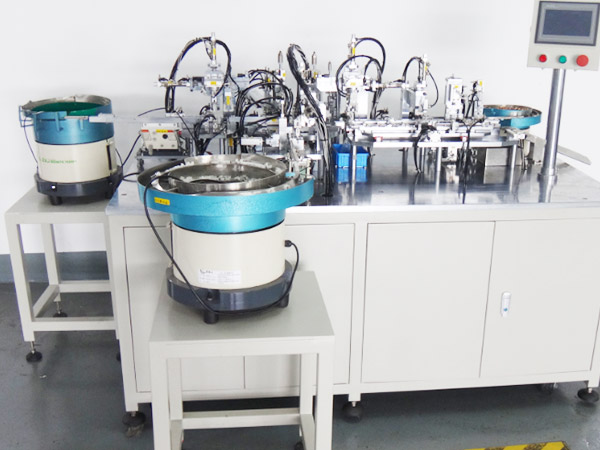

制造、裝配、調試---設備照片
-
需求分析
-
制定方案
-
方案確認
-
簽定合同
-
研發設計
-
設計評審
-
售后服務
-
驗收交付
-
樣品確認
-
裝配調試
-
生產加工
專利資質/ qualifications
全力科技· 自動裝配定制開發實力/ strength
蘇州市全力自動化科技有限公司
服務熱線： 400-926-6656 或 0512-65865509
銷售直線： 189 1278 9681 胡經理
郵箱：sales@quanlitech.com
QQ： 2547541257
網址：scmgk.cn www.quanlitech.cn
地址：江蘇省蘇州市相城區渭塘鎮澄陽路852號凱寶工業園4棟
微信客服
-
-
一、船型開關裝配導通檢測機
1、設備主要應用于2-3腳船型開關、4-6腳船型開關、單按鈕船型開關以及雙按鈕船型開關的裝配、導通檢測；
2、工作頻率：30次/Min(一次出一個產品)；
3、自動檢測，有料啟動，無料停機并自動分選NG產品；
4、作業中所有動作都有連貫互鎖功能；
5、缺料或遇異常報警停機，并顯示異常信息；
6、采用觸摸屏，界面直觀，操作簡單、安全；
7、電源：AC220V 50HZ 工作氣壓：≥0.45MPa；
-
-
二、船型開關裝配測試機
1、設備主要應用于2-3腳船型開關、4-6腳船型開關、單按鈕船型開關以及雙按鈕船型開關的裝配、導通測試、氖燈亮與不亮測試、電阻測試、高壓測試、操作力測試；
2、工作頻率：25次/Min(一次出一個產品)；
3、自動檢測，有料啟動，無料停機并自動分選NG產品；
4、作業中所有動作都有連貫互鎖功能；
5、缺料或遇異常報警停機，并顯示異常信息；
6、采用觸摸屏，界面直觀，操作簡單、安全；
7、電源：AC220V 50HZ 工作氣壓：≥0.45MPa；
-
-
三、全自動氖燈成型裝內托機
1、設備主要應用于帶燈的船型開關，實現氖燈整形、裝入內托、折彎、成型；
2、工作頻率：20 次/Min(一次出一個產品)；
3、自動檢測，有料啟動，無料停機并自動分選NG產品；
4、作業中所有動作都有連貫互鎖功能；
5、缺料或遇異常報警停機，并顯示異常信息；
6、采用觸摸屏，界面直觀，操作簡單、安全；
7、電源：AC220V 50HZ 工作氣壓：≥0.45MPa；
-
-
四、船型開關插腳劈腳機
1、設備主要應用于各個系列船型開關的支架腳、觸點腳、燈腳插入底殼、劈腳；
2、工作頻率：30 次/Min(一次出一個產品)；
3、自動檢測，有料啟動，無料停機并自動分選NG產品；
4、作業中所有動作都有連貫互鎖功能；
5、缺料或遇異常報警停機，并顯示異常信息；
6、采用觸摸屏，界面直觀，操作簡單、安全；
7、電源：AC220V 50HZ 工作氣壓：≥0.45MPa；
-
-
五、船型開關按鈕燙印裝內托機
1、設備主要通過集成燙印機實現船型開關按鈕的燙印與內托的裝配；
2、工作頻率：40次/Min；
3、自動檢測，有料啟動，無料停機并自動分選漏鉚產品；
4、作業中所有動作都有連貫互鎖功能；
5、缺料或遇異常報警停機，并顯示異常信息
6、采用觸摸屏，界面直觀，操作簡單、安全；
7、電源：AC220V 50HZ 工作氣壓：≥0.45MPa；
-
-
六 、全自動觸點鉚合機
1、設備主要應用于端子與觸點的鉚接；
2、工作頻率：35-60次/Min（一次鉚接一個或兩個產品）；
3、自動檢測，有料啟動，無料停機并自動分選漏鉚產品；
4、作業中所有動作都有連貫互鎖功能；
5、缺料或遇異常報警停機，并顯示異常信息；
6、采用觸摸屏，界面直觀，操作簡單、安全；
7、電源：AC220V 50HZ 工作氣壓：≥0.45MPa；
產品方案設計/ Design
A.客戶背景及痛點：2006年展會上，客戶找到我司提出對船型開關裝配、檢測的自動化需求；客戶是國內知名的船型開關生產商，專供海爾、奧克斯、康佳、長虹、飛利浦等品牌，現要求采用全自動設備解決人工生產的短板，原生產有如下問題：
-
a船型開關各工序采用人工流水線生產；
-
b生產效率低、產能跟不上；
-
d成品一次性合格率低：容易裝反、漏裝或組裝不到位，甚至不合格物料也會組裝上去；
-
e彈簧纏繞成堆，人工不易打散，裝配耗時；
-
以上五點問題客戶非常苦惱，一直找不到解決的辦法。
B．客戶對設備要求高：根據船型開關特點和過往經驗，和我們的項目工程師討論后對船型開關自動設備提出了如下要求：
-
a根據船型開關特點，開發不同功能的設備完成船型開關各裝配工序的生產；
-
b裝配測試線、氖燈成型裝配、插腳劈腳的節拍：30PCS/MIN; 觸點鉚接的節拍：約60-80PCS/MIN；
-
c解決彈簧纏繞，氖燈裝內托困難，組裝一致性不好等問題；
-
e效率要求高，產能要從每班的2500件提升到目前的每班14000件；
C、根據客戶需求，我司項目經理集合項目部、研發部、制造部、銷售部共同召開了新項目研發會議，一起探討、列出關鍵風險點、并逐個做出了解決方案，確定了基本方向和技術細節如下：
-
a各工位采用模塊化裝配機構，能獨立調試運行；
-
b根據船型開關各物料特點及工藝要求，設備采用定位移料式機構或轉盤載具式機構，定位準確并確保線體節拍；
-
c研發設計、加工制造、裝配調試嚴格執行項目計劃的各關鍵時間節點，確保按時交貨；
-
d嚴格執行單工位調試穩定運行2萬次以上，測試送料盤、料道及對接、物料定位取移等穩定性，避免物料裝配過程中任何工位存在不穩定因素；
-
e嚴格執行裝配線調試穩定運行2萬次以上，測試裝配線各物料裝配的穩定性，確保交付客戶就能正常投入生產；
-
-

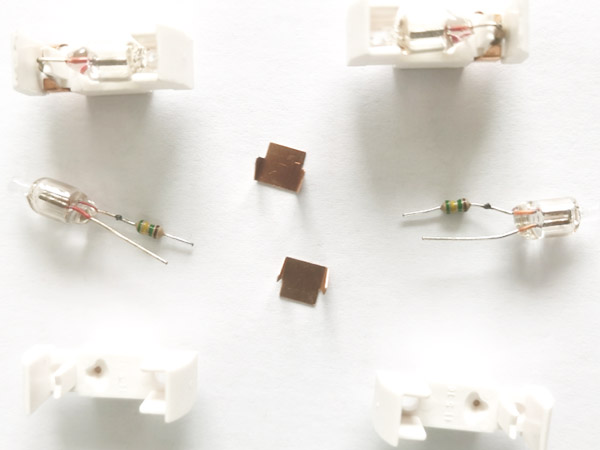

開關樣品
自動送焊腳，裝焊腳，送殼體，殼體校位，裝殼體，送動片組，裝動片組，送墊片，裝墊片，送靜觸組，裝靜觸組，送長鉚釘，送短鉚釘，裝長、短鉚釘，定位，鉚合，漏裝檢測，漏裝NG分選，出成品。
設備特點/ advantage
-
實現7種物料的裝配檢測
-
通用長、短焊腳兩款產品
-
產品換型只須更換產品物料即可
-
穩定高效率，不需要專人操作
-
按時交付，交付即生產
-
選用品牌電氣元器件
A、客戶背景及痛點：客戶是有名的溫控開關生產商，專供美的、蘇泊爾、九陽等品牌，現要求采用全自動組裝檢測設備，原手工組裝生產有如下問題：
-
a、生產效率低、產能跟不上、工人招聘困難；
-
b、成品一次性合格率低：容易裝反、漏裝或組裝不到位，甚至不合格物料也會組裝上去；
-
c、動觸組容易卡在一起，人工組裝費時；
-
以上三點問題客戶非?？鄲?，一直找不到解決的辦法。
B、客戶對設備要求高：根據產品特點和過往經驗，和我們的項目工程師討論后對新定制設備提出了如下要求：
-
a、設備須有辨別物料正反功能，漏裝檢測功能；
-
b、裝配測試線節拍：30PCS/MIN；
-
c、解決組裝一致性不好等問題；
-
d、成品率需達到99%；
-
e、效率要求高，產能要從每班的3000件提升到目前的每班14000件；
C、根據客戶需求，研發定制全自動溫控開關裝配檢測線：
-
a、各工位采用模塊化裝配機構，能獨立運行調試；
-
b、產品本體采用轉盤式機構，定位準確并確保線體節拍；
-
c、研發設計、加工制造、裝配調試嚴格執行項目計劃的各關鍵時間節點，確保按時交貨；
-
d、嚴格執行單工位調試穩定運行2萬次以上，測試送料盤、料道及對接、物料定位取移等穩定性，避免物料裝配過程中任何工位存在不穩定因素；
-
e、嚴格執行裝配線調試穩定運行2萬次以上，測試裝配線各物料裝配的穩定性，確保交付客戶就能正常投入生產；
設備特點/ advantage
-
實現25個物料的高精度裝配檢測
-
8臺單機設備連線實現產品的裝配、檢測、激光打標
-
在線檢測并記錄檢測數據，實現產品數據可追溯
-
采用CCD實現高精度產品檢測
-
穩定高效率，不需要專人操作
-
按時交付，交付即生產
-
選用品牌電氣元器件
A、客戶背景及痛點：客戶是有名的洗衣機電子門鎖開關生產商，現要求采用全自動智能裝配檢測線，原手工生產中有如下問題：
-
a、產品物料多，裝配工序復雜，人工裝配效率低；
-
b、產品容易裝反、漏裝或組裝不到位，甚至不合格物料也會組裝上去；
-
c、彈簧、勾子容易纏繞在一起，不易打散，人工裝配耗時；
-
以上三點問題客戶非?？鄲溃恢闭也坏浇鉀Q的辦法。
B、客戶對設備要求高：根據產品特點和過往經驗，和我們的項目工程師討論后對新定制設備提出了如下要求：
-
a、每個物料實現2小時加一次料；
-
b、整線節拍：16PCS/MIN；
-
c、解決彈簧、勾子纏繞，組裝一致性不好等問題；
-
d、產線裝配良率需達到99%；
-
e、嚴格按項目開發制造調試計劃，確保合同周期內交貨；
C、根據客戶需求，研發定制全自動洗衣機電子門鎖開關裝配檢測線：
-
a、25個物料中底座采用人工上料，其它24個物料均采用料倉+振動盤的上料方式；
-
b、各工位采用模塊化機構，能獨立調試運行；
-
c、產品本體采用載具輸送+轉盤式機構，定位準確并確保線體節拍；
-
d、采用CCD影像檢測各物料漏裝、錯裝以及未裝配到位；
-
e、通過振動盤中安裝彈簧分離器解決彈簧纏繞問題；
-
f、采用輸送線及伺服移位的裝配方式實現各單機之間的連線；
-
g、研發設計、加工制造、裝配調試嚴格執行項目計劃的各關鍵時間節點，確保按時交貨；
-
h、嚴格執行單工位調試穩定運行6000次以上，測試送料盤、料道及對接、物料定位取移等穩定性，避免物料裝配過程中任何工位存在不穩定因素；
-
i、嚴格執行裝配線調試穩定運行6000次以上，測試裝配線各物料裝配、檢測的穩定性，確保交付客戶就能正常投入生產；
