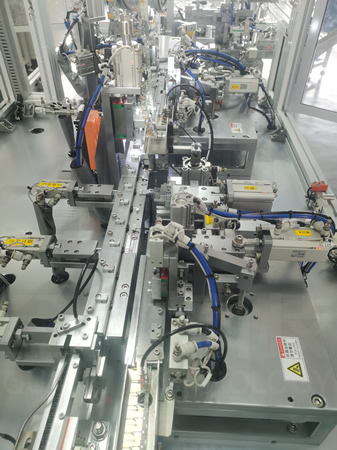

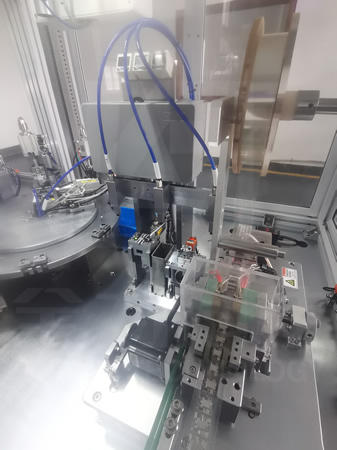

DC插座組裝檢測包裝自動化裝配線

DC插座組裝檢測包裝自動化裝配線

DC插座組裝檢測包裝自動化裝配線

DC插座組裝檢測包裝自動化裝配線

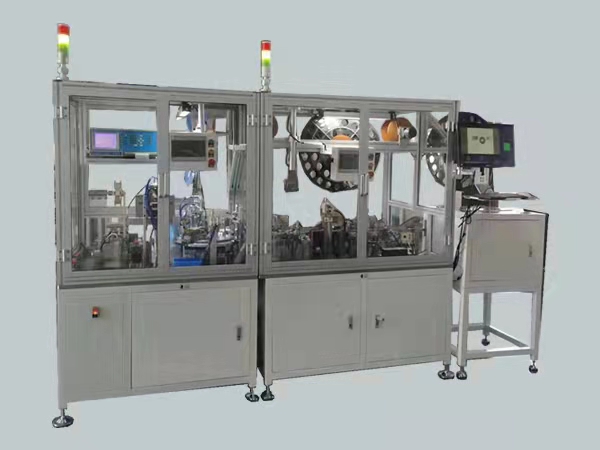

產品名稱：DC插座組裝檢測包裝自動化裝配線

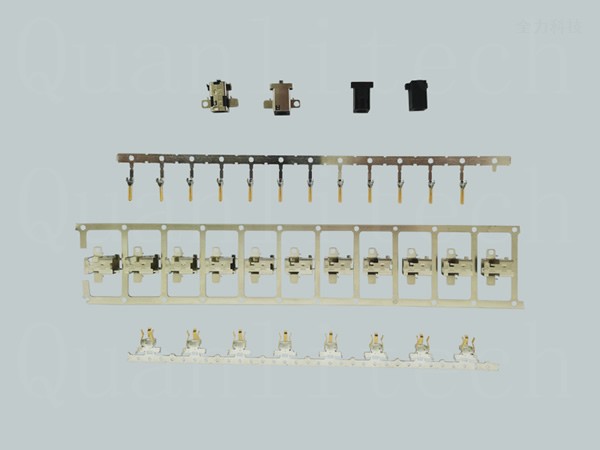

簡介：全力科技根據客戶需求，研發、設計、制造的DC JACK沉板式的插端檢測包裝自動化裝配線。實現送料，裝配、檢測，NG分選，出成品全自動一次性完成。

電源： AC220V 50HZ

氣源：≥0.45Mpa
產能：25-30次/MIN
服務熱線： 400-926-6656
設備特點

      DC插座組裝檢測包裝自動化裝配線從 自動送本體，移位到插端，折彎，CCD檢測插端正位度，裝彈片，套鐵殼，導通檢測，高壓檢測， NG分選，成品載盤包裝全自動一次性完成；通用 3 種型號產品，無需更換配件，實現整線一鍵切換；

設備視頻
功能介紹/ function

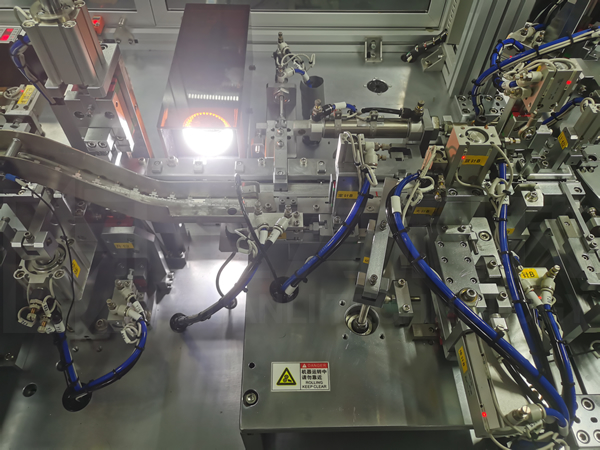

1、CCD本體內孔正位檢測系統
采用CCD視覺系統精準檢測中心PIN軸與本體內孔的正位度

DC插座組裝檢測包裝自動化裝配線CCD本體內孔正位檢測系統


2、本體定位機構
采用高精度定位機構定位本體，確保中心PIN、彈片精準插入本體

DC插座組裝檢測包裝自動化裝配線本體定位機構


3、焊腳正位度檢測機構
 根據產品檢測要求結合客戶現有人工檢測過板治具設計制作高精密過板治具檢測焊腳(5PIN腳)正位度；檢測合格率達到100%

DC插座組裝檢測包裝自動化裝配線焊腳正位度檢測機構

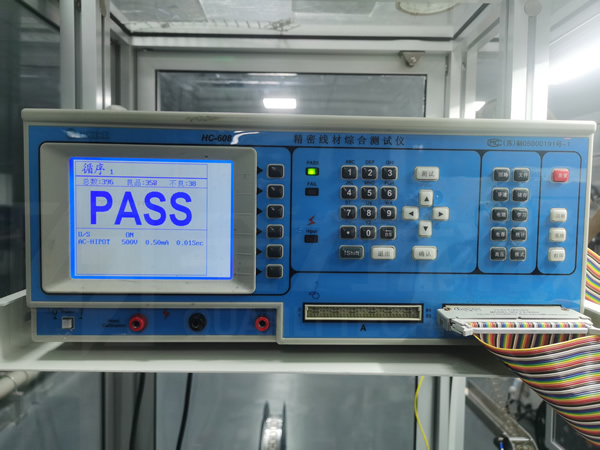

4、導通、高壓檢測系統
采用精密線材綜合測試儀對產品完成導通、高壓測試

DC插座組裝檢測包裝自動化裝配線導通、高壓檢測系統


5、產品取移模組
采用高精度PP模組確保產品精準放入檢測冶具及載盤內

DC插座組裝檢測包裝自動化裝配線產品取移模組

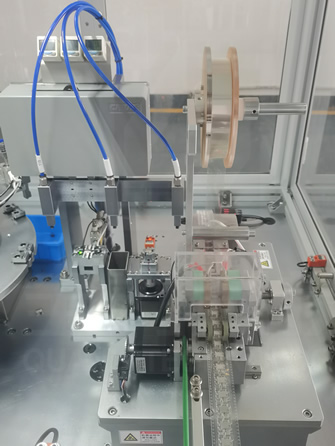

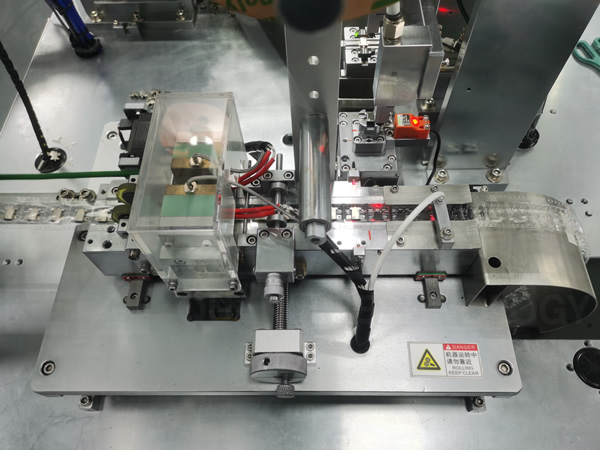

6、產品包裝機構
 采用載帶盤包裝產品

DC插座組裝檢測包裝自動化裝配線產品包裝機構
項目介紹/ project
A、客戶背景及痛點：客戶是知名的連接器元件生產商，主要服務于華為、小米、聯想等知名企業，現要求采用插端檢測包裝自動化裝配線生產DC JACK沉板式電源插頭，此項目屬于新產品開發有如下問題

  • a、產品精度要求高，人工裝配效率低；

  • b、產品在開發試驗期，本體及端子還未定型；

  • c、項目復雜，交期緊；

  • 以上三點問題客戶非?？鄲溃恢闭也坏浇鉀Q的辦法。

B、客戶對設備要求高：根據產品特點和及開發現狀，和全力科技的項目工程師討論后對新定制設備提出了如下要求

  • a、嚴格按項目開發制造調試計劃，確保45天的制造周期內交貨；

  • b、整線節拍：25PCS/MIN；

  • c、CCD視覺檢測中心PIN軸與本體內孔的正位度，公差±0.1mm；

  • d、產品裝配完成后，對產品的5個焊腳進行正位度檢測，公差±0.1mm；

  • e、兼容熱熔、冷壓兩種粘附載帶方式；

C、根據客戶所提各項要求，全力科技項目部、研發部、制造部、銷售部共同召開了新項目研發會議，一起探討自動送料方式、設備結構、定位方式、檢測方式、電氣配置，列出關鍵風險點、并逐個做出了解決方案，確定了基本方向和技術細節如下：

  • a、設備采用直線+轉盤的結構；

  • b、各工位采用模塊化機構，能獨立調試運行；

  • c、在設計階段，同時對接幾家CCD檢測系統廠商，提供中心PIN軸與本體內孔的正位度檢測方案，通過對比篩選確認最優的一套方案；

  • d、為確保設備節拍不受影響，出成品機構采用PP模組；

  • e、研發設計、加工制造、裝配調試嚴格執行項目計劃的各關鍵時間節點，確保按時交貨；

  • f、嚴格執行單工位調試穩定運行6000次以上，測試送料盤、料道及對接、物料定位取移等穩定性，避免物料裝配過程中任何工位存在不穩定因素；

  • g、嚴格執行裝配線調試穩定運行6000次以上，測試裝配線各物料裝配、檢測的穩定性，確保交付客戶就能正常投入生產；

項目開發流程/ process
  • 需求分析 需求分析
  • 制定方案 制定方案
  • 方案確認 方案確認
  • 簽定合同 簽定合同
  • 研發設計研發設計
  • 設計評審設計評審
  • 售后服務售后服務
  • 驗收交付 驗收交付
  • 樣品確認 樣品確認
  • 裝配調試 裝配調試
  • 生產加工生產加工
全力科技·合作伙伴/ partner

部分合作客戶

專利資質/ qualifications

專利資質

全力科技· 自動裝配定制開發實力/ strength
  • 項目執行能力強 項目經理均10年以上行業經驗，按標準化的項目開發流程，先深度了解客戶產品工藝及使用場景需求后，為客戶提供合理的個性化解決方案，實施全項目周期追蹤，確保設備及裝配線開發成功。
  • 開發設計能力強 開發設計能力強 20年模塊化、標準化設計實踐，基于空間定位與裝配時序控制的自主開發與設計，所有結構經多次迭代，使得單機設備與整體裝配線的運行持久穩定，裝配效率更高。
  • 系統集成能力強系統集成能力強 日系/德系PLC、工控機、單片機、Beckhoff應用；PLC、C#、C++、TwinCAT編程以及機器人、視覺定位、視覺檢測、條碼掃碼打印、儀器儀表等深度集成應用。

  • 智能數字化能力強智能數字化能力強 數字化管控每一個裝配環節，整個裝配過程實現數字化視覺智能引導且可追溯，實現高精度、高效率的自動化組裝，能夠有效保證產品質量的一致性和標準化。
  • 技術工藝能力強 技術工藝能力強 技術工程師熟練掌握涉及裝配、插端、鉚合、旋鉚、鎖螺絲、點膠、打碼、掃碼、貼標、電阻焊、激光焊、超聲波焊、視覺定位、視覺檢測等，與自動裝配機、智能裝配生產線相關技術工藝。
  • 自主制造能力強自主制造能力強 通過ISO9001質量管理體系資格認證，從加工/零件檢驗/機構安裝/電氣安裝/單工位調試/自動調試/試生產/廠內驗收等，每一個環節都嚴格按流程標準調試檢驗，確保交付就能立即投入生產。
